GG.GY-15型鍋爐引風機

風機的用途:

    1、GG0.5-15～GG20-15通風機及GY0.5-15～GY20-15引風機是0.5-20t/h工業鍋爐配套的專用通引風機。

    2、本係列風機的特點是：具有較高的效率，性能曲線平坦，高效運行區域較為寬廣。

風機的型式:

    1、通、引風機做成單吸式，可製成順時針旋轉或逆時針旋轉兩種形式。從傳動端一側正視風機，葉輪工作時順時針旋轉稱為順時針旋轉風機，反之則稱之逆時針旋轉風機。風機的出口角度可做成順、逆、0°、45°、90°、135°、180°、225°不同出口方向，特殊出口方向可訂貨說明。

    2、風機的傳動方式：GG0.5-15, GG1-15, GG2-15, GG4-15的傳動方式為A式，GY 0.5-15, GY1-15的傳動方式為C式，其他風機的傳動方式均為D式。

風機的結構:

    1、離心式風機主要由葉輪、機殼、進風口、調節門、機架、傳動組等組成。

    2、葉輪由弧錐形輪蓋、葉片和平板形輪盤之間采用鋼板焊接結構，並與軸盤牢固鉚接成整體結構。葉輪經靜、動平衡校正，並經超速試驗，因此運轉平穩可靠。

    3、機殼采用普通鋼板焊接而成的蝸殼形整體結構。

    4、進風口製成收斂式流線形整體結構，用螺栓固定在機殼入口側牆板上或蓋板法蘭上。

    5、調節門是用來調節風量 裝置。調節門葉片為花瓣形，采用外傳動結構，轉動靈活方便，調節範圍由90°(全閉)到0°(全開)。從進風口方向看．調風門手柄位置一般在右側。順時針風機，手柄由下向上拉是由全閉到全開，逆時針風機，手柄由上向下是全閉到全開。

    6、機架采用型鋼等焊接而成。

    7、傳動組由主軸、聯軸器、軸承箱組成(A式無傳動組) 。主軸由優質鋼製成，采用滾動軸承，軸承箱上裝有溫度計和油位指示器，潤滑油采用全損耗係統用油L-AN46，油量按油位標誌而定(傳動組裏一般出廠時無油)。

1、離心式風機主要由葉輪、機殼、進風口、調節門、機架、傳動組等組成。

2、葉輪由弧錐形輪蓋、葉片和平板形輪盤之間采用鋼板焊接結構，並與軸盤牢固鉚接成整體結構。葉輪經靜、動平衡校正，並經超速試驗，因此運轉平穩可靠。

3、機殼采用普通鋼板焊接而成的蝸殼形整體結構。

4、進風口製成收斂式流線形整體結構，用螺栓固定在機殼入口側牆板上或蓋板法蘭上。

5、調節門是用來調節風量 裝置。調節門葉片為花瓣形，采用外傳動結構，轉動靈活方便，調節範圍由90°(全閉)到0°(全開)。從進風口方向看．調風門手柄位置一般在右側。順時針風機，手柄由下向上拉是由全閉到全開，逆時針風機，手柄由上向下是全閉到全開。

6、機架采用型鋼等焊接而成。

7、傳動組由主軸、聯軸器、軸承箱組成(A式無傳動組) 。主軸由優質鋼製成，采用滾動軸承，軸承箱上裝有溫度計和油位指示器，潤滑油采用全損耗係統用油L-AN46，油量按油位標誌而定(傳動組裏一般出廠時無油)。

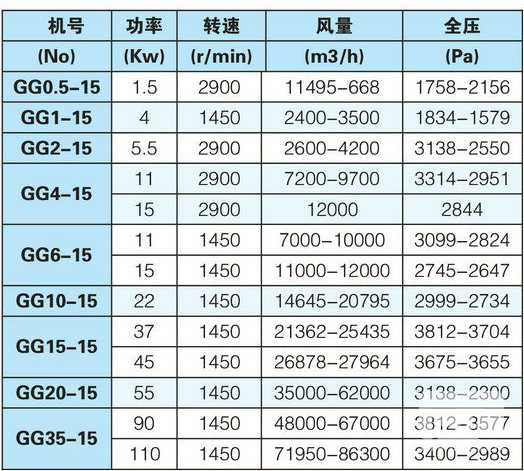

GG.GY-15型鍋爐引風機技術參數
