WQE8-15kw 高溫風機

風機的用途:

    1、針對幹燥行業、鍋爐行業、清洗行業、塗裝行業、食品烘幹行業配套而研發的自主產品__耐高溫離心風機。

    2、WQE型使用溫度在150℃-250℃之間。 如輸送溫度超過180 ℃應接通水管降溫，確保風機壽命。

    3、輸送的氣體為空氣或其他不自燃、不自爆、無纏繞性、對人體無害、對鋼鐵材料無腐蝕之氣體。也可作為各行業輸送無腐蝕性、不自燃、不含粘性物質的熱氣、蒸氣、煙氣。其它性能相近者亦可選用，但輸送介質的溫度不得超過其額定溫度範圍。

    4、氣體內不許有粘性物質，所含的塵土及硬質顆粒不大於150mg/m3。如含塵土量大，在風機前必須加裝準備就緒不低於85%的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

風機的安裝形式:

    1、此風機有兩種形式。從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆進針旋轉者稱左旋風機，以“左”表示。

    2、風機的出口位置，以機殼的出風口角度表示。風機№1.5～8.3出廠時均做成一種可調型式，使用單位根據要求再安裝成所需要的位置。出風口位置調整範圍是0°～270°，間隔是45°。傳動方式均為“A”式直聯傳動。

風機的結構特點:

    1、風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

    2、WDF型葉輪采用多翼式單進離心葉輪，用優質的鍍鋅板或冷軋鋼板製成，葉片依據空氣動力原理設計。WQE型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機機殼與電機以金屬鑄件安裝連接，電機軸頭上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其實鍋爐引風機，WQE型結構簡單，維護方便，性價比高等優點。

訂貨須知:

    訂貨時請注明風機的規格型號、需配電機功率及轉速、出風口角度和風機的旋轉方向。

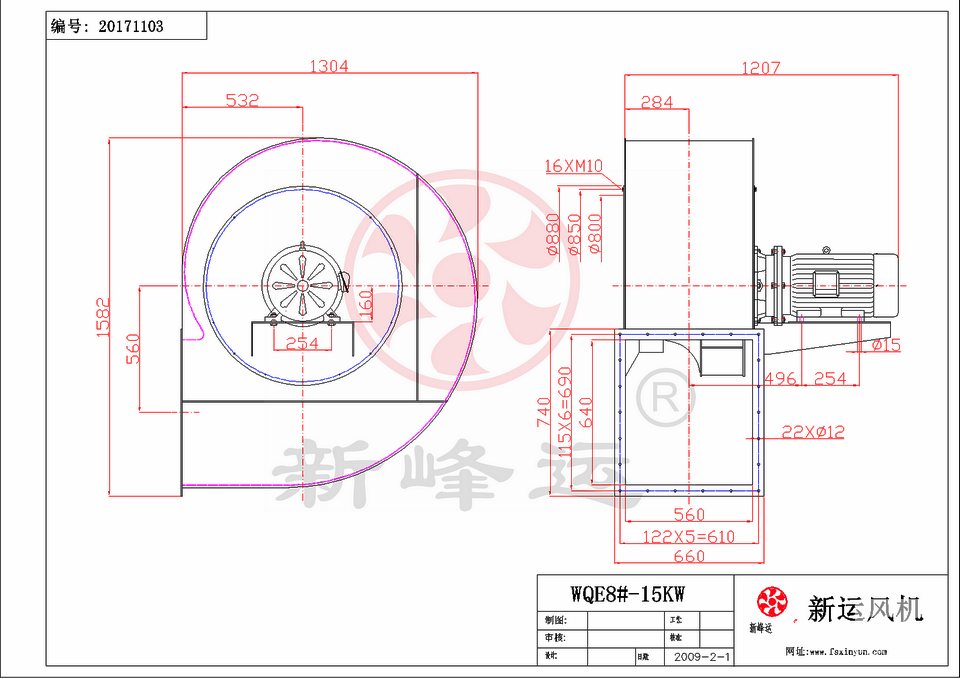

產品安裝尺寸圖

高溫軸流風機與不鏽鋼高溫風機的區別:

1、至高耐溫不同。高溫軸流風機，耐溫並不是很高，比起高溫離心風機動輒上千度的耐溫，它的耐溫隻能是小巫見大巫，至高也不過200攝氏度，但較之普通軸流風機已經是很大進步，使其能否應用到一些特殊的工況。比如微小型鍋爐的引風機，低壓力高溫氣體的輸送。

2、構造不同。高溫離心風機當然是離心式，它的電機外置，傳動方式多種，比如直連式，三角帶傳動、聯軸器傳動等等，它有專門的水冷卻裝置，而高溫軸流風機就沒有這麽複雜了，僅僅為電機直聯或皮帶傳動，也沒有水冷降溫裝置。則應使用防爆型的高溫軸流風機，這樣可以確保使用的安全性。

3、材質不同。高溫離心風機一般采用各類耐熱合金鋼、不鏽鋼，少數要求較低溫度的采用錳鋼或碳鋼，而高溫軸流風機一般隻采用碳鋼材質，極少數同時要求防腐的風機采用不鏽鋼材質。

4、電機不同。高溫離心風機一般采用Y係列高效節能普通電機，有防爆要求的采用防爆電機，防護等級一般IP54 IP55;電機的功率多種，有幾個kw的也有上百kw的，高溫軸流風機采用軸流風機專用耐高溫電機，防護等級高達IP65,使其能在高溫環境下正常工作，而且同時兼具防潮防油的功能，當風機間斷運行產生冷凝水或介質為蒸汽時，電機都不會受影響，也不影響其使用壽命，它的電機功率較小，一般都在11kw以下了。

風機的結構特點:

    1、風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

    2、WDF型葉輪采用多翼式單進離心葉輪，用優質的鍍鋅板或冷軋鋼板製成，葉片依據空氣動力原理設計。WQE型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機機殼與電機以金屬鑄件安裝連接，電機軸頭上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其實鍋爐引風機，WQE型結構簡單，維護方便，性價比高等優點。

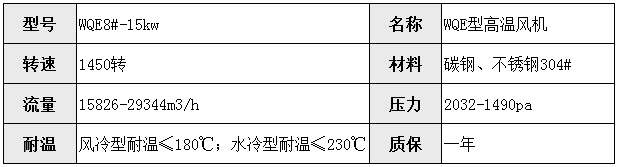

WQE8#-15kw高溫風機技術參數

WQE8#-15kw高溫風機技性能曲線
