老舊碳鋼風機腐蝕嚴重，如何升級為不鏽鋼風機（jī）方案？

將老舊碳鋼風機升（shēng）級為不鏽鋼，是解決腐蝕問題的根本方法（fǎ）。關鍵在於根據具體的（de）腐蝕介質，選擇合適的不鏽（xiù）鋼牌（pái）號，並在（zài）結構（gòu）設計上進（jìn）行特殊處理，避免常見的“腐蝕短板”問（wèn）題。

整個升級過程，可（kě）以遵循以下“四步（bù）法”來（lái）確保方案的科學性和經濟性。

步驟一（yī）：準確診斷（duàn）工況，鎖定不鏽（xiù）鋼（gāng）牌號

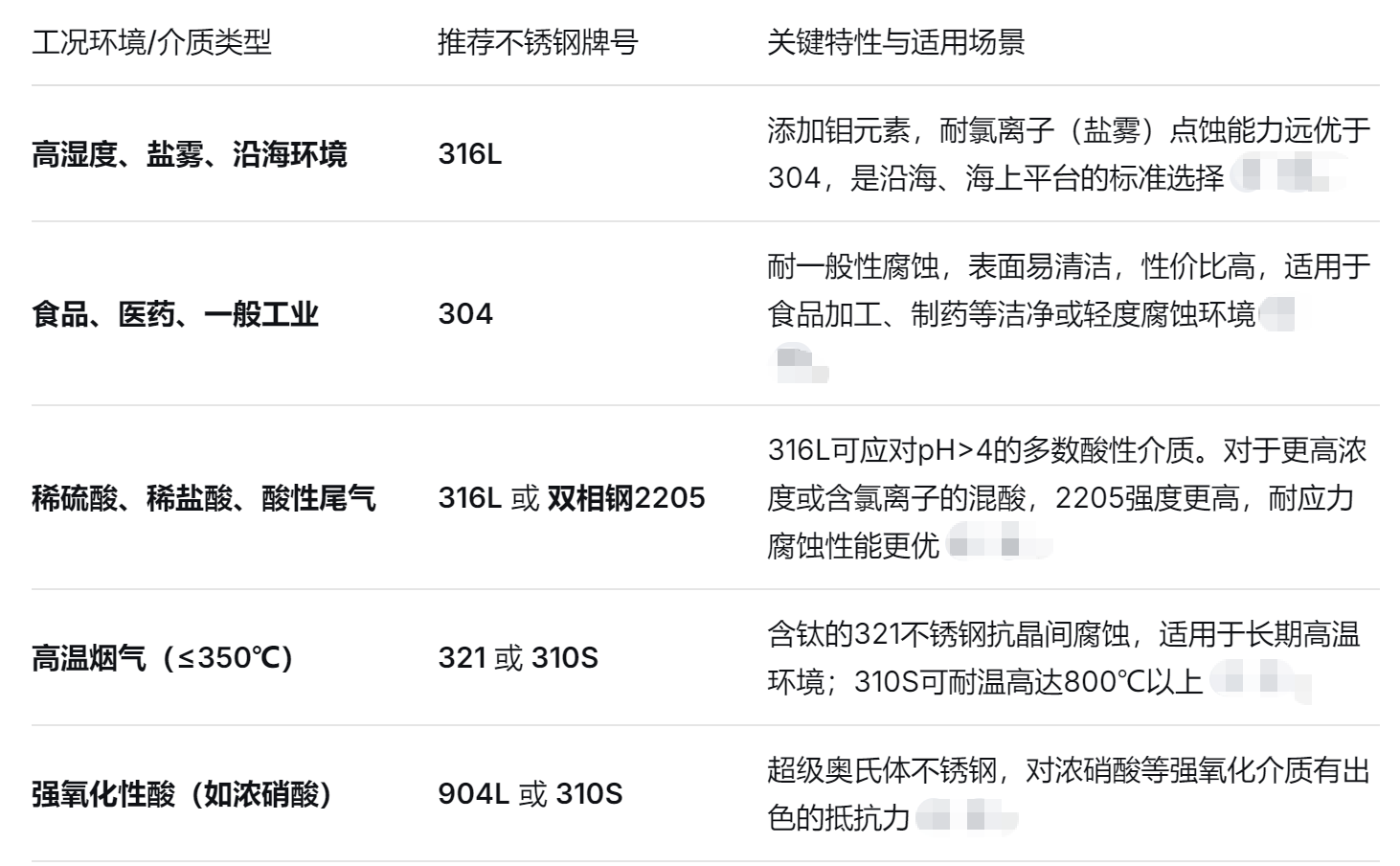

不鏽鋼並非“永不生鏽（xiù）”，選錯牌（pái）號同樣會（huì）快速失效。你需要根據風機（jī）的實際服役環境，對照下表進行選擇：

核心建（jiàn）議：如果預算（suàn）允許（xǔ）且工（gōng）況（kuàng）極其惡（è）劣（如混（hún）酸、高氯離子），可考慮升（shēng）級至 雙相不鏽鋼2205，其耐腐蝕性和強度都（dōu）遠超316L，全生命周期成本可能更（gèng）低。

第二步：警惕“短板效應”，進行係統性改造

容易犯的錯誤是（shì）隻更換（huàn）葉輪或機殼，而忽略了其他過流部件。一個腐蝕（shí）穿孔的螺栓或鏽（xiù）死的軸（zhóu）盤就可能（néng）導致整個風機報廢。

升級時必須確保（bǎo）與腐蝕介質接觸的所有部件均為不鏽鋼材質，主要包括：

關（guān）鍵部件清單：機殼（蝸殼）、葉輪、軸盤、進風口（集流器）、主（zhǔ）軸（如暴露（lù）在介質中）、緊固件（螺栓、鉚釘）。

特別（bié）注意軸盤：傳（chuán）統軸盤（pán）多為（wéi）鑄鐵件，是腐蝕重（chóng）災區。現在已有成熟的 鑄造不鏽鋼軸盤（材質可選304、316L等）解決方案，可直接替換。

第三步：優化結構設計，避免“先天缺陷”

不鏽鋼的物理特性和碳鋼不同，設計時需要做針對性優化，否則會引發新的問（wèn）題。

排水與防積（jī）灰：在風機機殼ZUI低點設計排水孔，避免冷（lěng）凝水或衝刷液積聚，這是防止縫隙腐蝕簡單有效的方法。同時，內（nèi）部結（jié）構應避免出現死角（jiǎo），防止粉塵和濕氣堆積。

焊（hàn）接工藝控製：不鏽鋼焊接（jiē）必須（xū）采用（yòng）氬弧焊並嚴格（gé）控製熱輸入（rù），必要時進行固溶處理，以（yǐ）防（fáng）止焊縫區域因碳析出（chū）而發生（shēng）晶間（jiān）腐蝕，這是焊接不鏽鋼常（cháng）見的失效形式。

強度與（yǔ）剛（gāng）度（dù）補償：不鏽鋼的彈性（xìng）模量（剛度）與碳鋼相近，但許用（yòng）應力不同。在設計大型（xíng）風機或（huò）高壓工（gōng）況時，需重新校（xiào）核葉輪和軸的剛度，避免因變形導致動平衡失（shī）效。

第四步：綜合評估，選擇更佳實施方（fāng）案

在決策前，建議進（jìn）行一次簡（jiǎn）單的成本（běn）效益分析。

全生命周期成本（LCC）對（duì）比（bǐ）：雖然不鏽鋼風機的初始采購成本是碳鋼的2-4倍，但考慮到碳鋼風機在（zài）腐蝕環境下可能1-2年（nián）即報廢，且頻繁更換導致停產損失，不鏽鋼風機（jī）的長期經濟性往往（wǎng）更優。例如（rú），有案例顯示，通過升級為不鏽（xiù）鋼風機，企業每年可節省數十萬元的檢修和電費。

三種升級路徑：

整機替換（很（hěn）徹底）：向專業風機（jī）廠訂購整台不（bú）鏽鋼風機。這是簡單、可靠的方式，廠家會完成（chéng）所有設計和匹配工作。

核心部件改造（性價比高）：如果原風機機殼完（wán）好、非過（guò）流部件（如底座（zuò））仍可使用，可以隻定製更換不鏽鋼葉輪、軸（zhóu）盤和（hé）進風口。這是非常成熟的業務，有廠家（jiā）5天即可完成交（jiāo）付。

現（xiàn）場修複/塗層（臨時措施）：若因故無法立即更換（huàn），可采用電弧噴（pēn）塗（tú）鋁鎂合金或塗刷陶（táo）瓷複合（hé）材料塗層作為臨時修複方案，但此方案壽命遠不如整體不鏽鋼（gāng），通常為1-3年。
