選型避坑：高溫風機選型中容易（yì）忽視的3個關鍵參數

高溫（wēn）風機（jī）選型是工業應用中技術含量較高的（de）環節，一旦選型不當（dāng），輕則風機效率低下、故障頻發，重則導致葉輪變形、軸（zhóu）承抱死，甚至引發安全事故。許多選型失誤並非出自主（zhǔ）流參數（如風量、風壓、功率），而是源於一些容易被忽視的關鍵（jiàn）邊界參數。

以下是高溫（wēn）風機選型中極易被忽（hū）視的3個關（guān）鍵參數，以及對應的避坑指（zhǐ）南：

一、 介質溫（wēn）度（dù）與（yǔ）材質熱態強度 —— 隱蔽（bì）的“殺手”

容易被忽視（shì）的點

很多選（xuǎn）型人（rén）員隻關注（zhù）常（cháng）溫下的風量風壓，卻忽略了高溫對材料機械性能（néng）的影響。當氣體溫度超過200℃時，普通鋼材（cái）的許用應力會下降，抗疲勞能力急劇衰減。

核心問題

溫度分段陷阱：

≤200℃：普通Q235碳鋼葉輪可（kě）用，但需考慮熱膨脹間隙（xì）。

200℃-350℃：必須使（shǐ）用16Mn（Q345） 或耐候鋼，普通碳鋼在此溫度區（qū）間會發生藍脆現象（200-300℃），韌性下降，易開裂。

350℃-450℃：需采用不鏽（xiù）鋼（304/321），並考慮高溫（wēn）蠕變（biàn）。

450℃-650℃：必須使用耐熱（rè）不鏽鋼（310S） 或鎳基合金（jīn），普通（tōng）不鏽鋼在此溫度下晶間腐蝕風險劇增，氧化皮剝落會（huì）導（dǎo）致動平衡失效（xiào）。

>650℃：通常需采（cǎi）用高溫陶瓷纖維（wéi）葉輪或水冷/風冷（lěng）隔熱結構，常規金屬（shǔ）風機難以勝任。

避坑要點

明確“ZUI高瞬間溫度”而非“平均溫度”：工藝波動可能導致瞬時溫度比設計溫度高出50-100℃，選型時必須按ZUI高瞬時溫度確定材質。

葉輪材質須留餘量：建議在計算溫度基礎上至少提（tí）高一（yī）個等級（如計算溫度300℃，直接選用304不鏽鋼，而非（fēi）勉強使用16Mn）。

關注“熱態動平衡”：普通風機在常溫下做動平衡，高溫運行時因熱膨脹不均會失去平（píng）衡。高溫（wēn）風機應（yīng）要求廠家進行熱態動平衡或提供高溫工（gōng）況下（xià）的膨脹補償計算。

二、 冷態/熱態密度換算 —— 電機（jī）過載的“元凶”

容易被（bèi）忽視的點

選型（xíng）時使用標況（20℃，1.2kg/m³） 下的風（fēng）量風壓直接選電機，未換算成工況溫度下的實際氣體密度。這會導致電機在實際運行時因氣體密度增大而嚴重過載。

核心（xīn）問題

風機的軸功率與（yǔ）氣體密度（dù）成正比（bǐ）。風機在常溫啟動時，如果輸送的是高溫（wēn）氣體（密度低），電機負載較小；但若選型時（shí）按（àn）熱（rè）態密度計算功率，忽略了冷態啟動工況，則冷態啟動時氣體（tǐ）密度大，電機可能瞬間過（guò）載燒毀。

避坑要點

按冷態密度校核啟動功（gōng）率：選型時必須同時計算（suàn）“熱（rè）態運行（háng）功率”和“冷態啟動功率”，電機額定功率（lǜ）應大於冷態啟動功率，而非僅滿足（zú）熱態（tài）運行。

變頻啟動是優選：對於溫差（chà）大（冷熱態密度比 >1.5）的風機，建議采用變頻器控製，冷態時低頻啟動，逐（zhú）步升頻至熱態工（gōng）況，可大幅（fú）降低電機選型餘量。

警惕“負壓吸力”變化：如（rú）果是引風機（抽負壓），高溫下氣（qì）體密度降低，實際產（chǎn）生的（de）負壓會低於標稱值，需在選型時放大風壓餘量。

三（sān）、 軸承冷卻與潤滑（huá）方（fāng）式 —— 壽命的決定因（yīn）素

容易被忽視的點

很多選（xuǎn）型人員認為“軸承座加耐高（gāo）溫油脂”就能解決問（wèn）題，卻忽略了熱傳導路徑。當風機輸送200℃以上的氣體時，熱量會通過軸傳導至軸承（chéng），導致軸承遊隙消失、油脂碳化、抱軸（zhóu）卡死。

核心問題

溫度傳導鏈條：高溫氣（qì）體 → 葉輪 → 主軸 → 軸承。即便機殼有隔熱層，軸的熱傳導仍難以阻斷。

臨界溫度節點：

≤120℃：普通鋰基潤滑脂，風冷軸承座（帶散熱筋（jīn））即可。

120℃-180℃：需采用合成高溫潤滑（huá）脂（如全氟聚醚PFPE），並加裝甩熱（rè）盤或強製（zhì）風冷葉輪對軸進（jìn）行冷卻。

≥180℃：必須采用水冷軸承座（通（tōng）循環冷卻水）或（huò）油（yóu）霧潤滑。水冷套需確保水壓、水質，防止結垢堵（dǔ）塞。

避坑（kēng）要點

明確“環境溫度”與“介質溫度”：不要（yào）混淆。軸承溫（wēn）度主要受（shòu）軸導熱影響，而非機殼外環境溫度。若介質溫度≥200℃，強製要求水冷軸承座是（shì）穩妥做法。

關注軸承遊隙：高（gāo）溫下軸的熱膨脹會使軸承內（nèi）部遊隙縮小（xiǎo）。應選用C3或C4遊隙等（děng）級的軸承（chéng），普通CN級遊隙在高溫下容易“咬死”。

油脂（zhī）耐溫實測：標稱“耐溫200℃”的潤滑脂（zhī），實際滴點可能僅180℃。選型時要求供應商提供油脂的滴點和蒸發量數據，並預留20%以上的安全餘量。

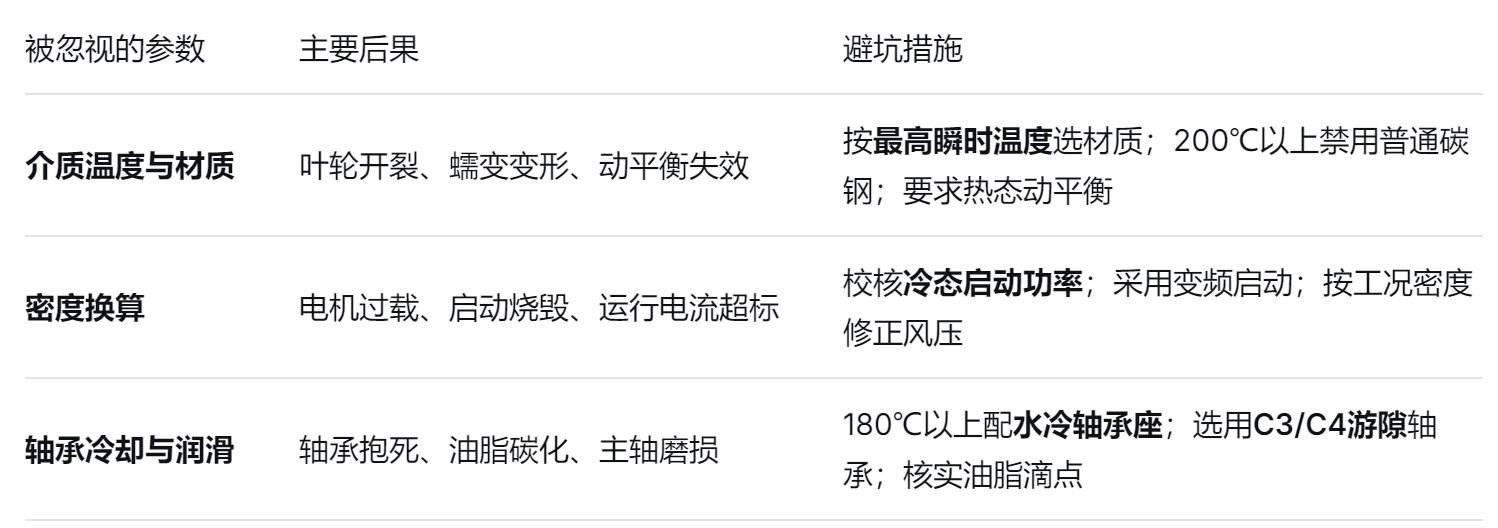

四、 三（sān）個（gè）參數的綜合影響與選型流程
